一、用途及特點
WSDZ1系列微型電磁失電制動器為通電吸合（釋放），斷電彈簧制動的摩擦式制動器，可與微型電機、42/57/86/90/110/130等步進電機，伺服電機配套。廣泛用于門機驅動、電動輪椅、電動叉車、倉儲自動控制、舞臺和劇院機械、自動門、醫療器械、步進電機、伺服電機等自動化機械傳動系統中，起快速停車、安全制動等作用。
這種制動器具有結構緊湊簡單、安裝快捷、噪音低、制動平穩等特點，有制動、保持兩種功能，是一種理想的自動化執行元件。

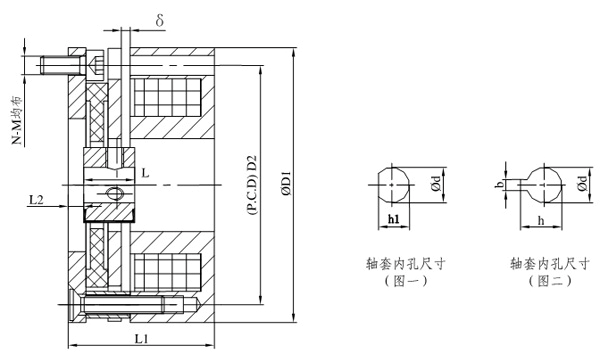

二 、WSDZ1系列微型電磁失電制動器 技術參數及安裝尺寸表

注：微型制動器可以選擇安裝方式！詳情請咨詢：16871245438 楊先生

三、WSDZ1系列微型電磁失電制動器  工作原理及安裝維護

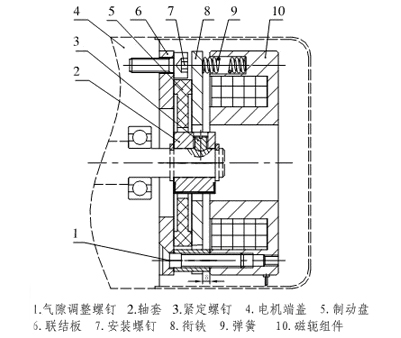

微型電磁失電制動器主要由磁軛組件10、彈簧9、銜鐵8、制動 盤5、聯結板6、軸套2等主要零部件組成。將制動器組裝成一整體，旋合氣隙調整螺釘1，調整氣隙至規定值δ后，將軸套2安裝在電機軸上，軸向用軸用擋圈固 定，徑向用緊定螺釘3支緊，制動器通過聯結板6、安裝螺釘7安裝在電機端蓋4上，軸套2與傳動軸相連；制動盤5與軸套2通過多面體側面配合。當電磁線圈斷 電時，在彈簧9的作用下，制動盤5與銜鐵8、聯結板6產生摩擦力，通過軸套2傳給傳動軸使軸制動。當電磁線圈通電后，在電磁力作用下，銜鐵8被吸向磁軛， 使制動盤5松開，傳動軸制動解除。
安裝注意事項
制動器在干式條件下工作，安裝前應將摩擦副表面油污、雜物清除干凈。
制動器在出廠已將氣隙調整好，不需進行任何調整。
工作一段時間后，由于制動盤的摩擦片磨損，需重新調整制動器的工作氣隙。
當頻繁運轉、制動時，應定期檢查緊固件有無松動，如有松動，應重新調整旋緊后再使用。
當制動器裝在電機上，若電機起動困難或有噪音時，應檢查制動器，按第二條調整。
安裝時制動盤端面與電機軸需垂直（垂直度公差精度等級不低于8級）。
